При ремонте различной цифровой техники, профессиональные мастера используют тепловизор. Выглядит это так: на плату подается либо полное питание, либо с ограничением по току и напряжением порядка 1 В. Все зависит от конкретной задачи и узла который вышел из строя. В большинстве случаев, вышедшая из строя микросхема «уходит» в короткое замыкание и начинает греться. Так как деталей на плате может быть не одна сотня, трогать руками и выпаивать каждую просто так не получится. Да и нагрев ее может быть незначительным, и при проверке пальцем, повышенную температуру можно и не почувствовать. Как уже говорилось, мастер в этом случае использует тепловизор, что значительно упрощает задачу.
Тепловизор — прибор не из дешевых и у начинающих ремонтников вряд ли имеется. Так как же выйти из положения, если подобного «чуда» нет под рукой?
Как на плате найти деталь в КЗ доступными средствами

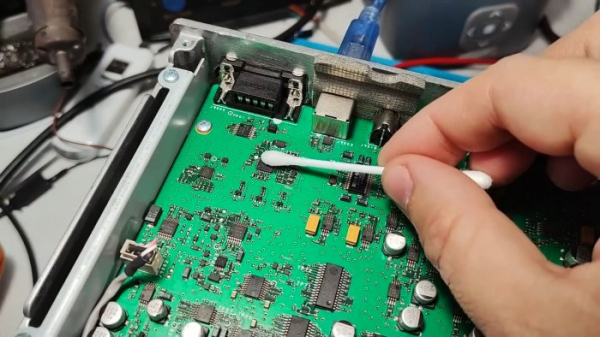

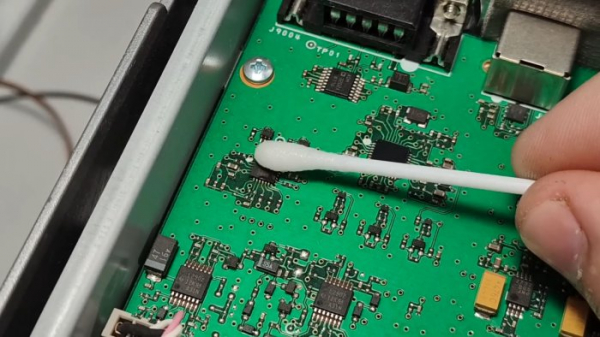

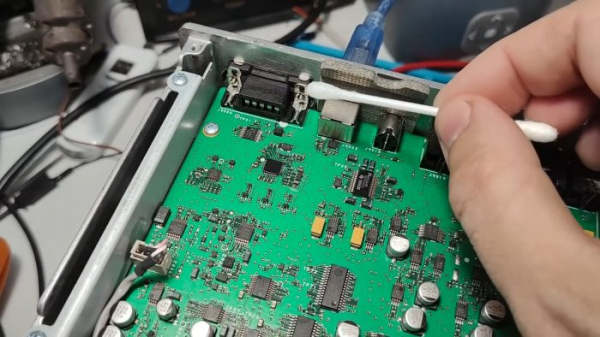

Все очень просто. Все что понадобится это спирт и ватная палочка. Действия такие: подаем питание. Смачиваем ватную палочку спиртом и смазываем подозрительные элементы.
Спирт имеет свойства быстро испаряться с элементов, температура которых выше окружающей среды.
И вычислить проблемную микросхему не составит труда.

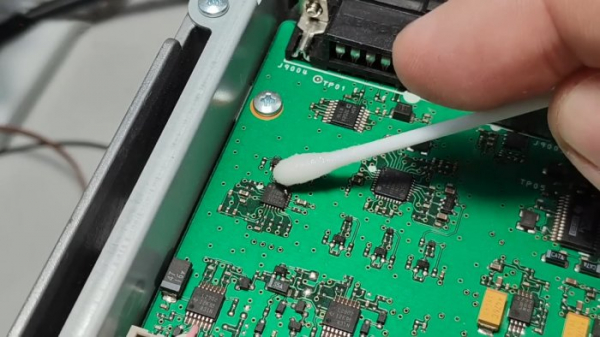

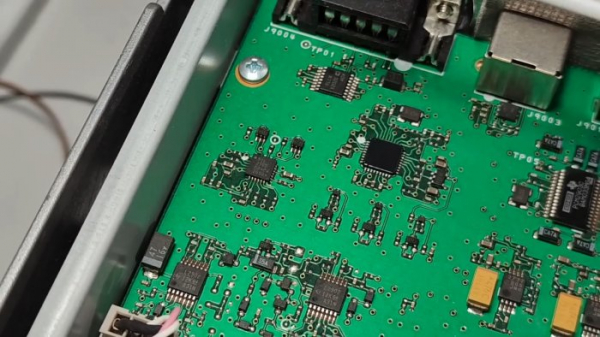

На фото видно, что спирт тут же испаряется, следовательно — микросхема в коротком замыкании, а значит подлежит замене.
Данный лайфхак был подчеркнут с видеоканала «Радиошериф», при ремонте трансивера.
Смотрите видео
